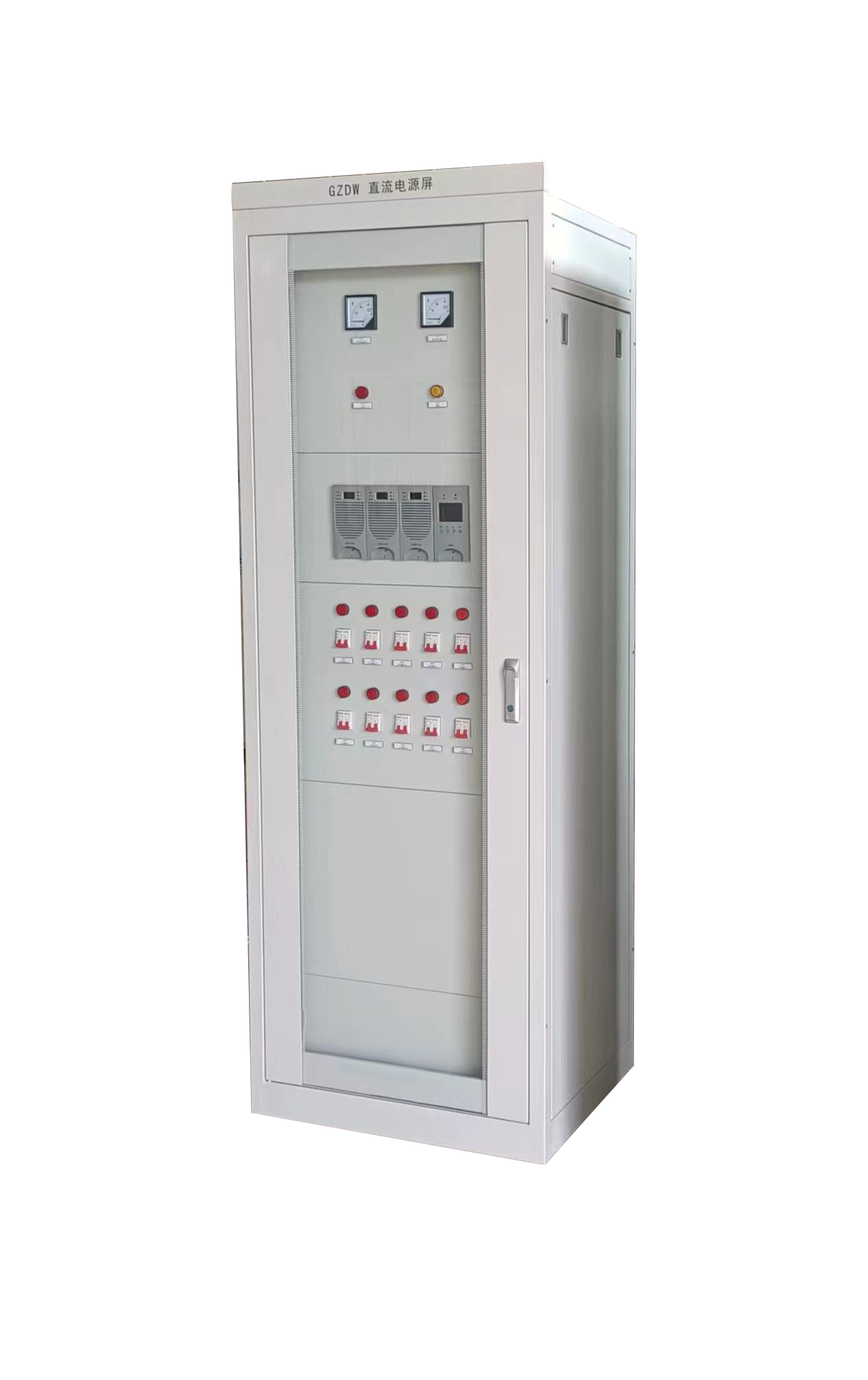

直流屏电源屏

一、适用范围

本系统适配 40Ah 及以下直流电源系统，可应用于开闭所、10KV 用户站、小型 35KV 变电站场景，作为高压开关、继电保护、自动装置的操作与控制电源。系统最多可配置 2 个 SAD22005 或 SAD11010 模块，可提供 220V/10A (110V/20A) 输出规格

二、系统特点

用于搭建 40Ah 及以下规格直流系统，适配开闭所、小型用户站使用场景

最多可安装 2 个 5A 模块，可实现 220V/10A (110V/20A) 输出

模块与监控单元均支持带电插拔结构，便于现场安装与后期维护作业

模块、监控单元集成于同一托架内部，设备整体结构紧凑，节省柜体空间

监控单元可完成合母电压、控母电压、控母电流、电池充放电电流的数据检测，现场无需额外配置外接传感器

监控单元具备 5 级或 7 级硅链降压自动控制能力，外接硅链配件后，可实现控母自动调压功能

监控单元配置 LCD 显示屏，支持汉字菜单、按键操作，可完成系统参数设置、参数查看、故障提示以及系统校准相关操作

设备内置母线绝缘监测、闪光告警相关功能

监控单元配置 RS232/RS485 通讯接口，兼容 RTU、CDT、MODBUS 三种通讯规约，能够对接电站自动化系统

三、系统技术参数

交流输入电压：220V ±20%

PT 供电电压：100V ±10%

电网频率：50Hz ±10%

功率因数：≥0.85

输出电压范围：180V‑280V 连续可调

输出限流：0.2A‑5A (单模块)

稳压精度：≤±0.5%

稳流精度：≤±0.5%

纹波系数：≤±0.1%

均流度：≤5%

效率：≥94%

输出过压保护：280V ±2V

绝缘电阻：≥10M

绝缘强度：输出对地、输入对地、输入对输出施加 2KVAC，持续 1min，无飞弧无闪络

人机界面：LCD 液晶屏中文菜单显示，按键操作

通讯接口：支持 RS232、RS485 两种通讯模式，可选 RTU、CDT、MODBUS 三种通讯规约

柜体外型尺寸：(高 × 宽 × 深) mm=2260×800×600 或 2360×800×600

柜体颜色：支持选型定制
