一、适用范围

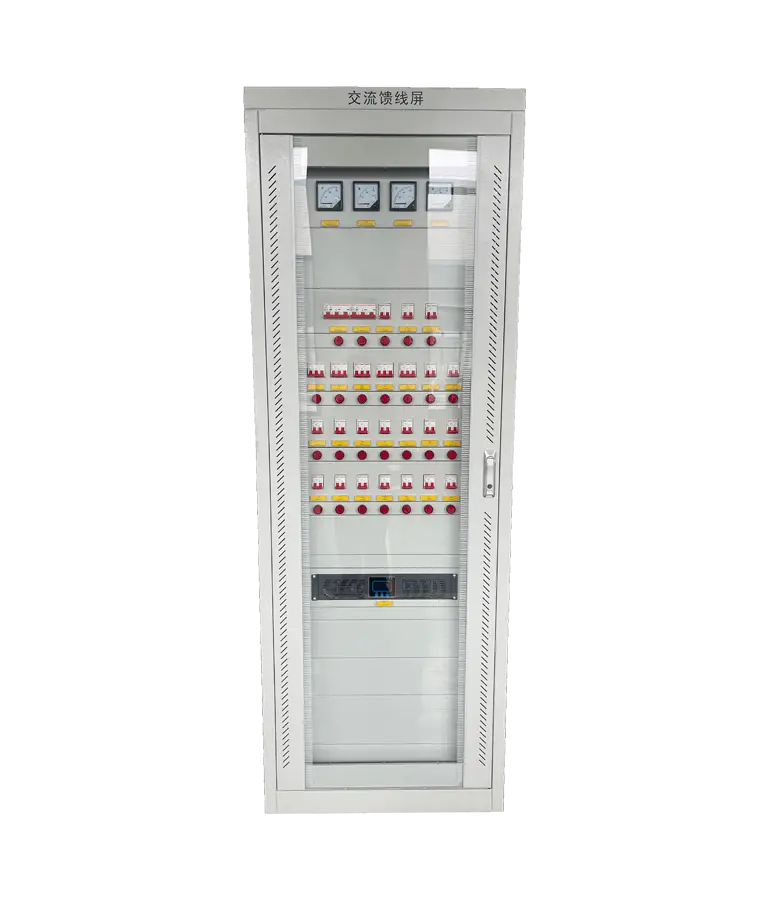

本交流电源屏适用于开闭所、10kV 用户站、小型 35kV 变电站等场所，可为站内继电保护、测控装置、通信设备、操作回路等设备提供可靠的交流工作电源。设备可根据现场实际需求配置对应容量模块，满足站内多回路交流供电使用需求
二、系统特点
适用于各类开闭所、中小型用户变电站的交流供电场景
配电回路配置灵活，可按照项目需要选配输出回路数量
主要元器件采用标准化安装结构，现场安装、检修维护便捷
整体柜体布局合理，结构紧凑，充分利用柜内安装空间
配置电压、电流采集监测单元，可对进线电压、各回路工作电流进行监测
具备完善的回路保护配置，各输出回路独立保护，单回路故障不影响其余回路正常工作
配置状态显示面板，可直观展示设备运行状态、告警信息，支持参数查看与告警提示
具备故障告警输出功能，出现过压、欠压、回路故障等异常时可输出告警信号
配备 RS232/RS485 通讯接口，兼容主流通讯规约，可接入电站自动化监控系统，实现远程状态采集
三、系统技术参数
交流输入电压：380V±20%
电网频率：50Hz±10%
输入制式：三相四线输入
输出电压：AC220V
输出回路：可根据项目需求选配回路数量
电压监测精度：≤±0.5%
电流监测精度：≤±0.5%
绝缘电阻：≥10M
绝缘强度：各回路对地、回路之间施加 2KVAC，持续 1min，无飞弧无闪络
人机界面：LCD 中文显示面板，按键操作
通讯接口：支持 RS232、RS485 通讯，适配常用电力通讯规约
柜体外型尺寸：（高 × 宽 × 深）mm=2260×800×600 或 2360×800×600
柜体颜色：支持选型定制
