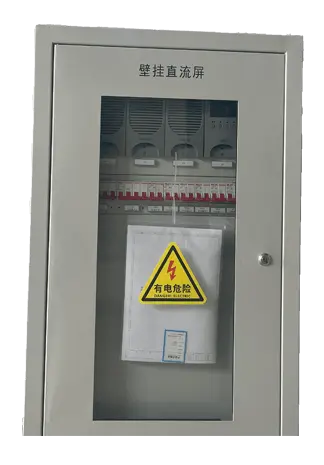

壁挂式直流屏

一、适用范围

本壁挂式电源装置适配 40Ah 及以下直流电源系统，适合开闭所、环网柜、10kV 用户站、小型配电站点使用，用于高压开关、继电保护、自动化装置的操作控制供电。整机采用壁挂安装方式，适合柜体空间有限、现场不具备立柜安装条件的工程场景。系统最多可配置 2 个 SAD22005 或 SAD11010 模块，可提供 220V/10A（110V/20A）输出规格。

二、系统特点

适配 40Ah 及以下直流系统，多用于开闭所、小型配电用户站

最多可安装 2 个 5A 模块，实现 220V/10A (110V/20A) 输出

模块与监控单元支持带电插拔，现场安装、检修维护操作简便

整机为壁挂结构，占用空间小，可直接固定于墙面或箱体内

监控单元采集合母电压、控母电压、控母电流、电池充放电电流，无需外接额外传感器

监控单元支持 5 级或 7 级硅链降压自动控制，外接硅链即可完成控母自动调压

配备 LCD 汉字菜单显示屏，按键操作，可完成参数设置、状态查看、故障提示、设备校准操作

设备集成母线绝缘监测、闪光告警功能

自带 RS232/RS485 通讯接口，兼容 RTU、CDT、MODBUS 通讯规约，能够对接电站自动化系统

三、系统技术参数

交流输入电压：220V ±20%

PT 供电电压：100V ±10%

电网频率：50Hz ±10%

功率因数：≥0.85

输出电压范围：180V‑280V 连续可调

输出限流：0.2A‑5A (单模块)

稳压精度：≤±0.5%

稳流精度：≤±0.5%

纹波系数：≤±0.1%

均流度：≤5%

效率：≥94%

输出过压保护：280V ±2V

绝缘电阻：≥10M

绝缘强度：输出对地、输入对地、输入对输出施加 2KVAC，持续 1min，无飞弧无闪络

人机界面：LCD 液晶屏中文菜单显示，按键操作

通讯接口：支持 RS232、RS485 两种通讯模式，可选 RTU、CDT、MODBUS 三种通讯规约

装置外形尺寸：可根据项目实际选型

外壳颜色：支持选型定制
